Как сделать простой дрель — дрель с реверсом

Схема подключения кнопки дрели с реверсом

Часто спрашивают дрель без реверса, возможно ли сделать с реверсом?
Недавно из Китая заказал многофункциональный универсальный головка. Чтобы нормально использовать это инструмент, необходимо было иметь дрель с реверсом. И за этого решил немножко реконструировать мой простой советский дрель, место простого кнопки регулятора оборотов установить кнопка регулятора оборотов с реверсом, чтобы дрель мог крутится обо сторону.

Мой дрель работал без реверса, с такой кнопкой регулятора оборотов  (220 в∼ 5Е4  40Т40).
При покупке новой кнопки следует старую взять с собой для того, чтобы не перепутать ее с другой моделью. Бывает очень часто, когда по параметрам кнопки совпадают, а при установке в корпусе дрели просто не подходят. Для этого необходимо, что новая кнопка должна соответствовать мощности дрели и ее размерам. Если вы собираетесь купить новую кнопку дрели, обратите внимание на внешний размер и мощность вашей дрели. Кнопка должна соответствовать не только мощности электродвигателя вашей дрели но и по размерам.

 Устройства кнопки регулятора оборотов с реверсом FA2-6/1BEK

За 2$ купил похожи по размером и мощности кнопка регулятора оборотов, но с реверсом FA2-6/1BEK.

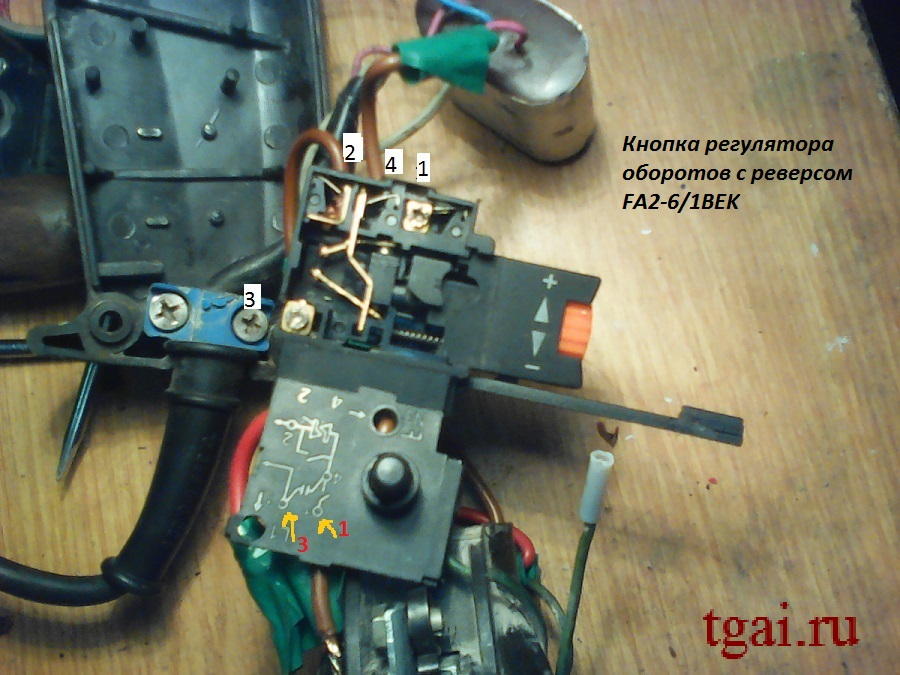

Чтобы вдруг не правильно не подключал проводы, открыл боковой крышку кнопки, (так как схема нарисованы на крышке кнопки не так четко было понятным), чтобы ваизуально осмотреть, что там происходит, какой контакт с какой контактам замыкается во время нажатия кнопки.
Разобрал что происходит во время нажатия кнопки. Оказалось что верхние контакты (2 и 4) при полном нажатие кнопки не замыкаются, остается зазор. Немножко согнул подвижный контакт, чтобы контакты 2 и 4 закоротить между собой при полном нажатие кнопки регулятора оборотов и получать нормально замкнутый контакт.

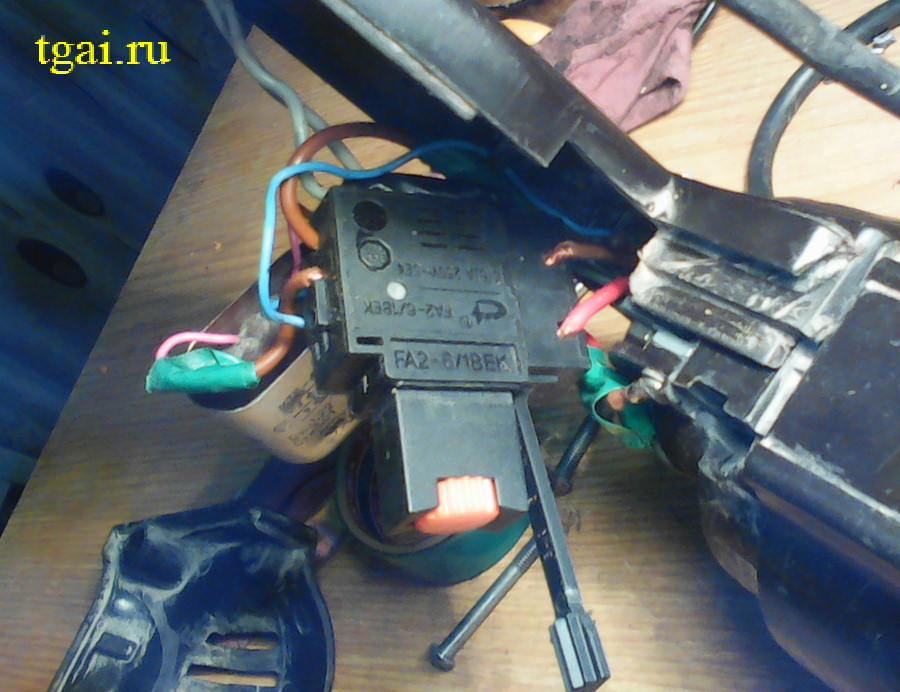

Закрыл крышку и кнопка регулятора оборотов с реверсом установил на свой место. Немножко удлинял проводки двигателя (идущий со статора и щетками), чтобы они достигли до кнопку регулятора оборотов с реверсом и подключал по ниже нарисованной схеме. После конечной сборки, мой старый советский простой дрель без реверса, стало дрель с реверсом и начал крутится оба стороны, от минимума до максимума очень плавно и без шумно, все получилось нормольно.

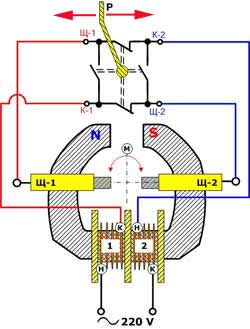

Схемы подключения кнопки дрели с реверсом
